設備運行管控分析系統，以一臺（套）機器、設備為監控對象，獲取設備運行數據，進行邊緣計算、數據保存，并通過無線通信網絡，上傳數據至工廠數字化平臺——進行設備運行管控分析，處理更高層級的數據分析及機器生產運行管控。

一、系統功能概述

設備運行管控分析系統，以一臺（套）機器、設備為監控對象，獲取設備運行數據，進行邊緣計算、數據保存，并通過無線通信網絡，上傳數據至工廠數字化平臺——進行設備運行管控分析，處理更高層級的數據分析及機器生產運行管控。

二、應用場景

基于XIoT的設備運行管控分析解決方案，可應用于以下類型的機器設備

生產機臺：智能化、自動化程度低的生產機臺，如壓（注）塑機、機加工設備、紡織機、印染機，成形機、烘干機等；

老化、測試設備：老化房、循溫設備、測試設備、涂裝設備、烘干設備等；

通用輔助設備：空壓機、制冷機、通風設備、除塵機、噴淋塔等；

三、方案設計

1、基礎數據采集方案

采集數據類型：設備起動、待機、運行、故障、停機等狀態發生時間、持續時長；

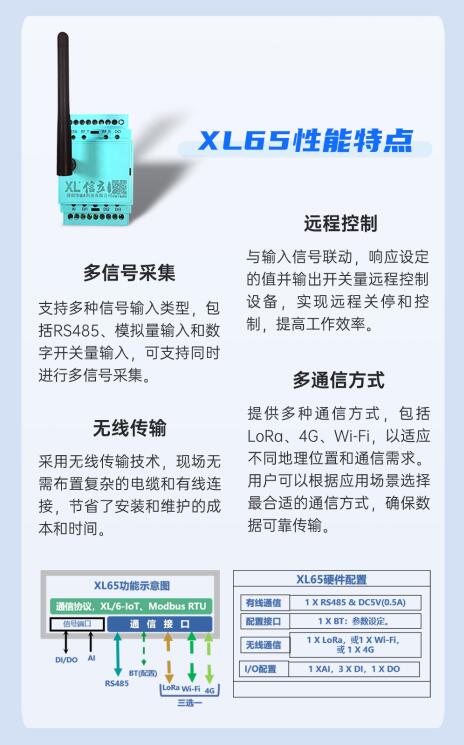

設備選型：選擇XL65無線采集器，配置DI、AI、RS485等輸入，從機器設備上采集狀態信號，從而獲取基礎數據；并配DO輸出，可下發控制、通知、呼喚等信號。

2、性能數據采集方案

采集數據類型：設備性能參數（電流、功率、轉速、產量、合格率、稼動率，水、電、氣（汽）消耗等數據）；

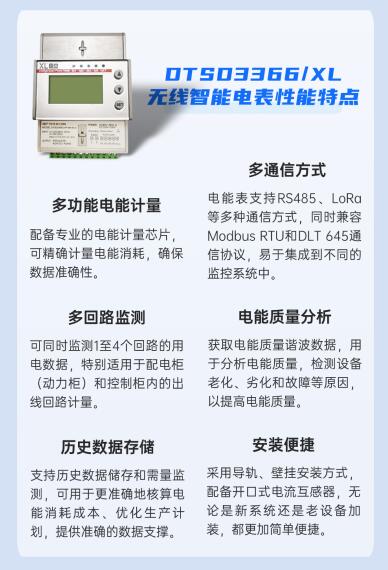

設備選型：選擇DTSD3366/XL無線電流表，配置開環電流互感器（安裝更簡單、方便），獲取運行電流、功率、功率因數、諧波等數據，分析判斷設備性能及劣變老化程度、潛在故障。

3、生產數據獲取方案

采集數據類型：

生產動作數據：單位生產周期及各工藝環節時長，產量、良品、不良品、合格率、稼動率等；

生產工藝數據：電流、電壓、溫度、壓力、轉速、風壓、風速、位移、角度、PH值等；

能源消耗數據：水、電等能源消耗數據。

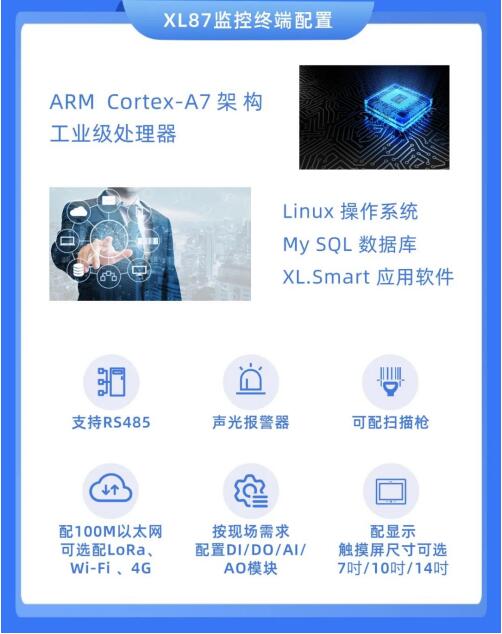

設備選型：選擇XL87監控終端，搭配相應技術參數的傳感器、流量計、水表計量裝置等，可實現對上述生產數據的采集，進而分析、判斷、追溯產品質量，判斷設備效率、運行經濟性等指標。

四、網絡傳輸

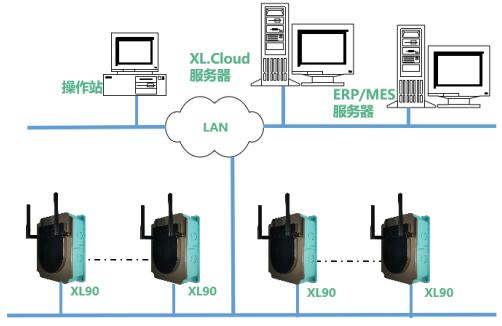

平臺通信網絡

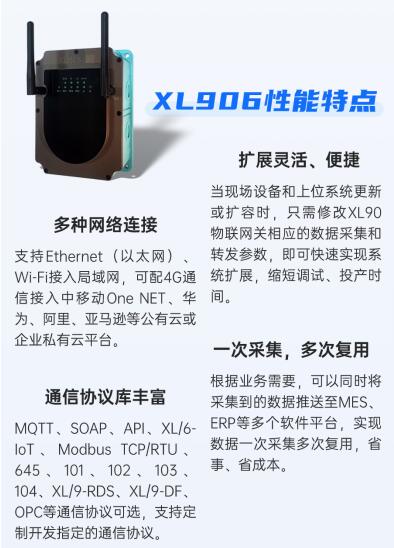

平臺系統的通信網絡，由XL906物聯網關、企業局域網和監控服務器構成，物聯網關可同時將數據推送至多個應用軟件平臺。

△平臺通信示意圖

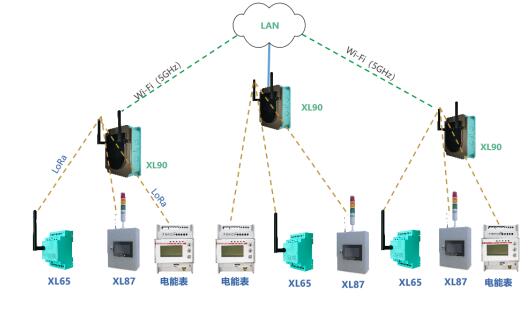

節點通信網絡

安裝在各機器、設備上的節點數據，通過LoRa上傳數據至網關，網關可選Ethernet、Wi-Fi、4G等多種方式將數據傳輸至監控平臺；部分節點可選擇Wi-Fi通信方式，從采集點通過LAN直接推送數據至平臺服務器。

△節點通信示意圖

五、監控平臺

構建XLSCADA監控平臺，實現對設備運行過程的實時監測：

可視化實時監測：監控平臺可以實時獲取設備的運行數據，并將數據以圖表、曲線等可視化形式展示出來；

智能預警：當預警值超出閾值時，平臺發出警報通知，并以微信、短信、郵件等方式通知管理人員；

數據分析：監控平臺對設備運行數據進行統計、分析和挖掘，為用戶提供決策支持；

遠程控制：用戶可以通過平臺遠程啟停設備，提高設備的靈活性和操作效率。

數據存儲與管理：監控平臺存儲歷史數據和事件記錄，用戶可以隨時回溯和查詢歷史數據，對設備運行情況進行分析和比較。
