一、方案背景

電子制造、醫藥制造、生物化學等行業的潔凈室、生產車間、實驗室等潔凈環境，需要將室內外的壓差控制在一定的正壓或負壓范圍，防止灰塵顆粒等內容物進入或逸出，以保障室內的潔凈度符合作業需求。

本文介紹一種基于XL13AD無線大氣壓差傳感器的壓差監測系統，助力多行業潔凈環境控制潔凈度。

二、方案設計

1. 感知層

采用XL13AD無線大氣壓差傳感器，部署在待測區域，實現實時壓差監測。

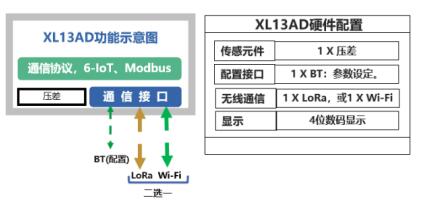

XL13AD無線壓差傳感器是專為監測特定空間和大氣環境壓差而研發的高精度傳感器，穩定性強，支持無線傳輸。

壓差量程：0-1000Pa，可定制

高精度：0.5%FS

低功耗：≤0.2W

APP配置：參數配置簡單便捷

無線傳輸：可選Wi-Fi、LoRa

2. 網絡層

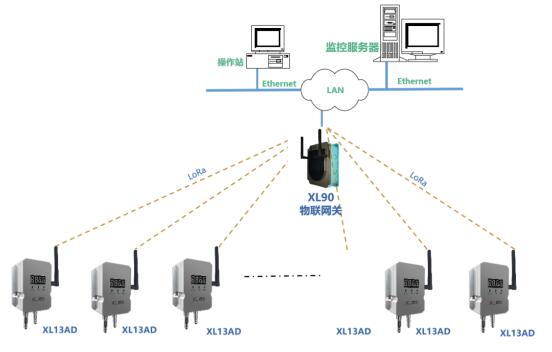

XL13AD無線大氣壓差傳感器采用LoRa無線通信模塊，將采集到的壓差數據無線傳輸至XL90網關；XL90網關通過局域網接入監管服務器，或選擇XL97網關終端，實現就地監控。

3. 平臺層

構建監控平臺，實時監測潔凈室、實驗室等潔凈環境的壓差變化情況：

數據實時直觀展示： 提供直觀的監測數據圖表，用戶可迅速了解室內外壓差的實時狀態；

智能預警：自定義設置報警閾值，當差壓值超過設定的閾值上下限時，系統發出報警通知，并通過微信、短信、郵件等方式推送報警信息；

遠程控制：可接入風機控制系統，實現對風機啟停的遠程控制。

歷史數據記錄與分析： 存儲歷史監測數據，提供數據查詢和分析功能，幫助用戶了解環境變化趨勢，并進行合理的調整和優化。

用戶權限管理： 設定不同用戶的權限，確保只有授權人員能夠進行參數設置和控制操作，保障系統的安全性。

三、方案效益

保障潔凈度：通過差壓監測系統，將生產環境潔凈度控制在合理范圍內，為現場作業提供合格的環境保障；

靈活應用：多種壓差量程選擇，適用于不同場景，滿足用戶多樣化的監測需求；

降低成本：系統采用無線傳輸方式，免布線施工，省去了材料成本和施工成本；

擴展性強：系統可根據實際需求，靈活擴展采集設備或通信設備。
