方案概述

基于XIoT技術的能源消耗監控管理系統，對工廠能源消耗數據，水、電、氣、汽、冷等等的消耗量，進行監測、管控；獲取機器、車間、工廠各時段，以及各訂單的能源消耗量，以便更準確的核算成本；給出能源消耗報告，提出機器設備運行管理建議，優化機器運行方案，更加合理、更有效的使用能源，降低能源消耗，減少企業生產成本。

實時監測、記錄機臺、通用輔助設備的運行時間，水、電、氣、汽、冷，等的消耗數據；

按時段、訂單統計、計算，機臺、通用輔助設備水、電、氣、汽、冷，等的消耗量；

按時段，統計、計算車間、工廠的能源消耗數據。

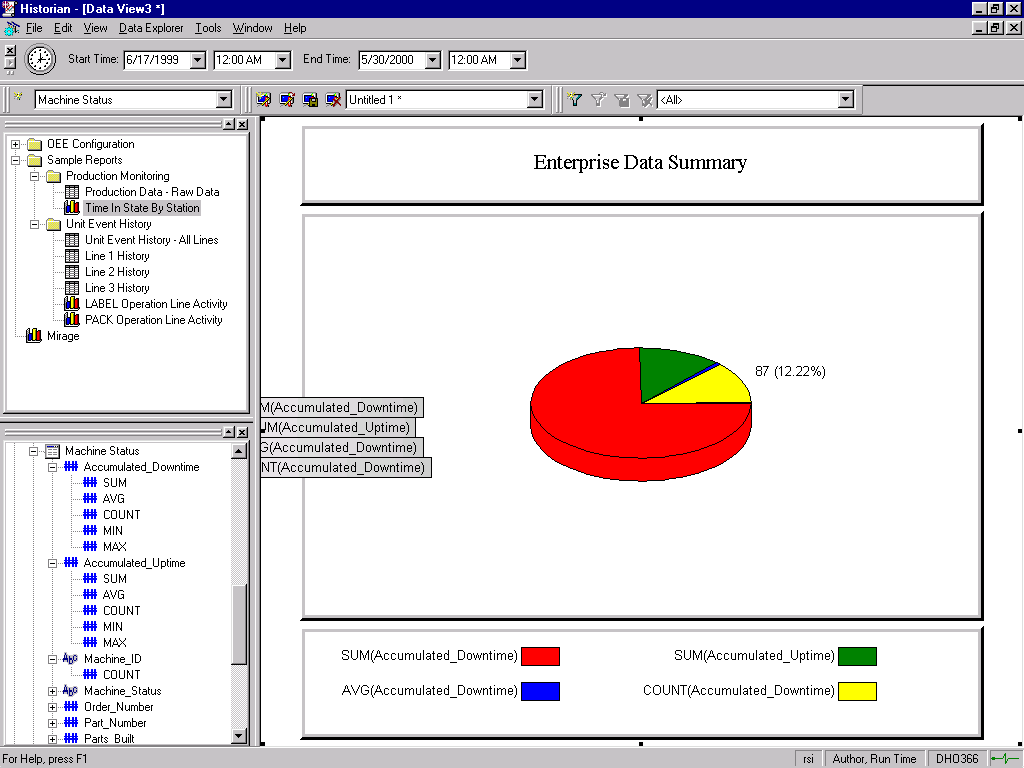

構建能源消耗監測管控系統軟件平臺，從XL90物聯網關，獲取各機臺及所有通用輔助設備的運行時間和能源消耗數據，生成歷史數據庫，報表、曲線；

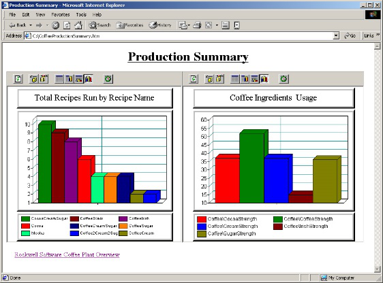

按時段、訂單，統計、計算車間、工廠的能源成本，按用戶要求生成報表、曲線、圖形有、、、

對各機臺、設備的運行時間、能耗數據進行統計、分析、判斷，確定設備是否經濟、高效運行，生產計劃是否經濟、合理、高效；

根據實際能耗數據分析，生成能源消耗分析報告，提出設備運行計劃、生產計劃安排、實施建議

能耗異常時，向相關人員發出警示信息。

授權的人員，通過電腦、手機，實時查看、瀏覽，權限內的能源消耗數據。

能源消耗數據，可接入企業的MES、ERP等平臺；直接和訂單、成本等數據關聯。

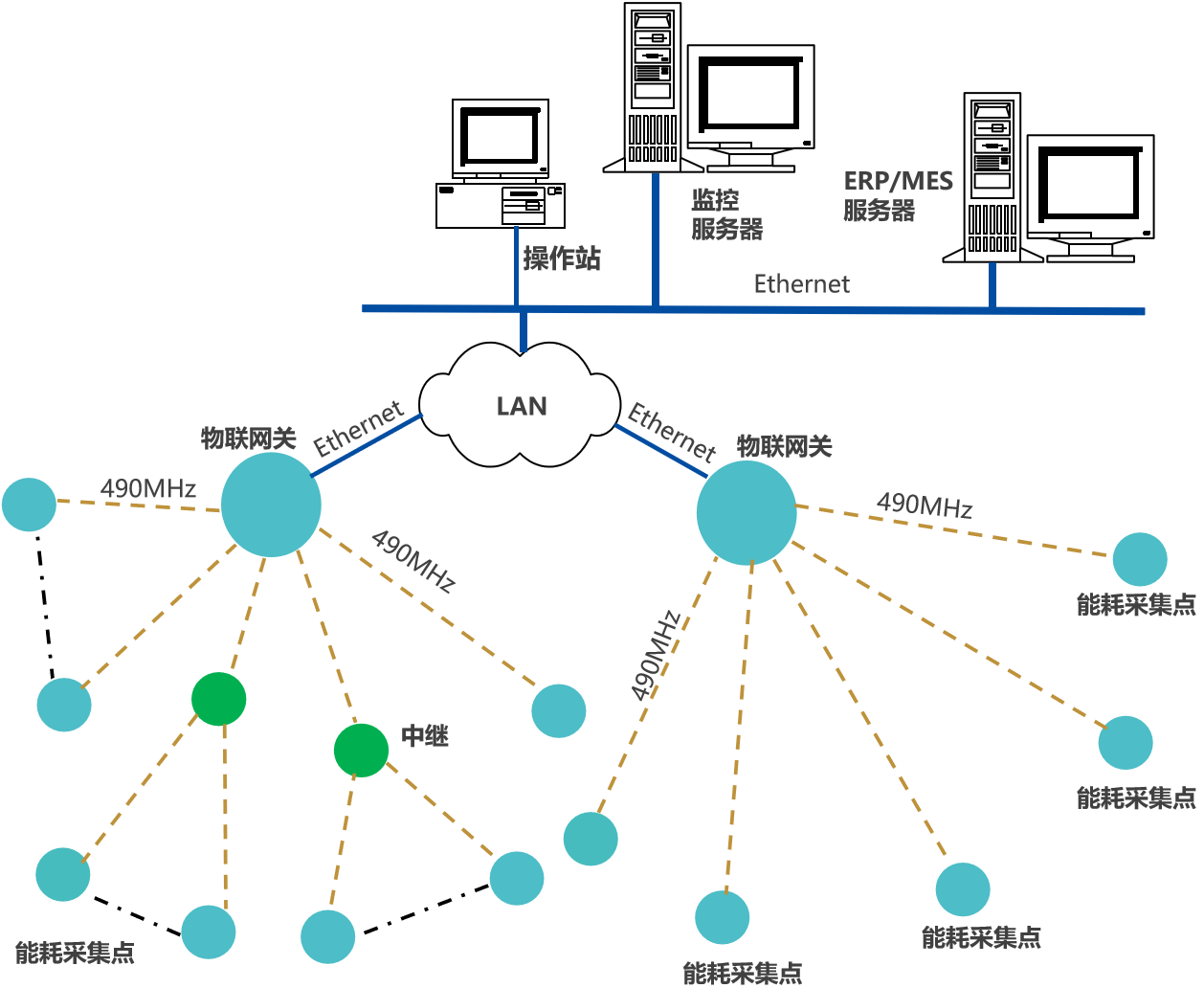

系統網絡圖

能源消耗監測系統，由能耗監測節點、網關和平臺軟件構成；

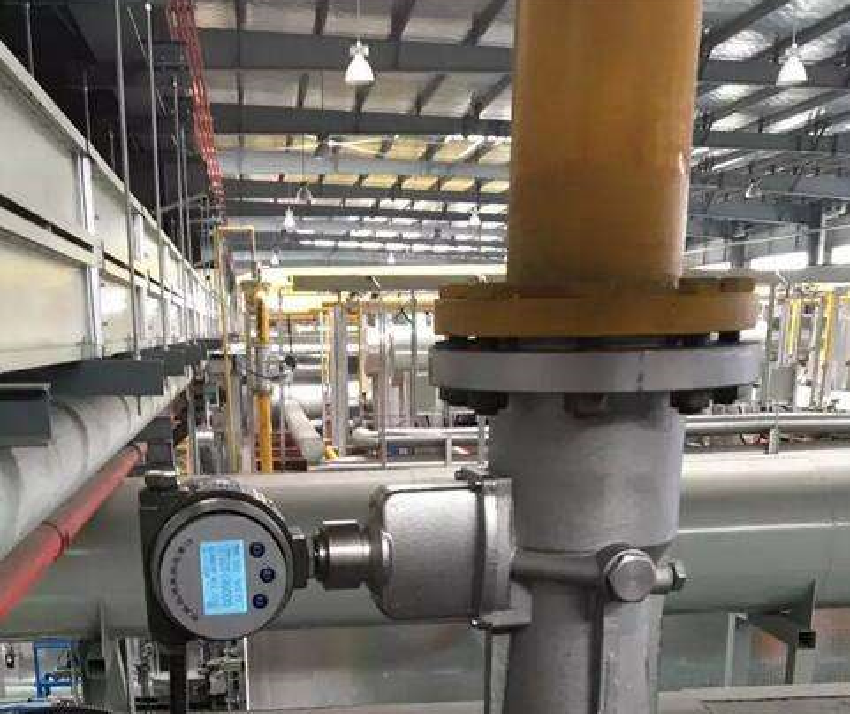

每個節點，為水、電、汽、氣、冷等等能耗數據采集點；

采集節點智能裝置，通過LoRa上傳能耗數據至物聯網關，網關通過Ethernet或Wi-Fi，接入企業內部LAN，推送數據至企業能源管理系統，及MES等和其它系統；

網絡技術參數：

無線頻段：490MHz（ 430-510MHz ），可提供不同國家地區規定的頻段 ；

應用于跨車間、廠房，節點電池供電的無線傳輸；傳輸距離500m至10Km；

網關支持4G/Ethernet/Wi-Fi/RS485等接口，可同時向多個系統上傳數據。

可增加中繼，延長傳輸距離；網關可作中繼。

應 用；

本系統方案適用于任何工廠的能源管控系統。

平臺及通信網絡方案

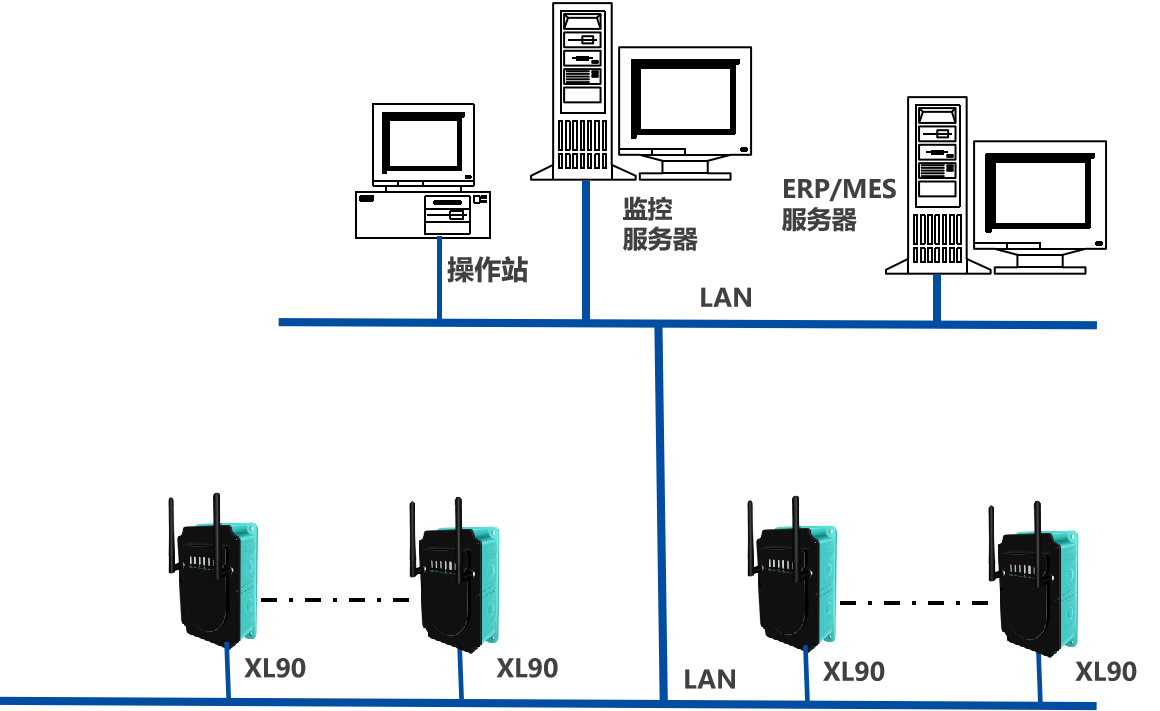

XIoT能源消耗監控管理系統平臺，由1套XL.Cloud軟件、1臺監控服務器構成；通信網絡由多臺XL90物聯網關，及LAN構成。

物聯網關通過無線方式，獲取監測點的能耗數據，通過局域網，將數據推送至監控服務器。

物聯網關支持Ethernet/4g/Rs485等通信接口，可將數據推送至多個平臺，可以是公有云或私有云平臺；

用戶可根據系統規模的大小配置1臺或兩臺服務器，以及服務器技術參數；

在服務器內安裝1套XL.Cloud平臺軟件。

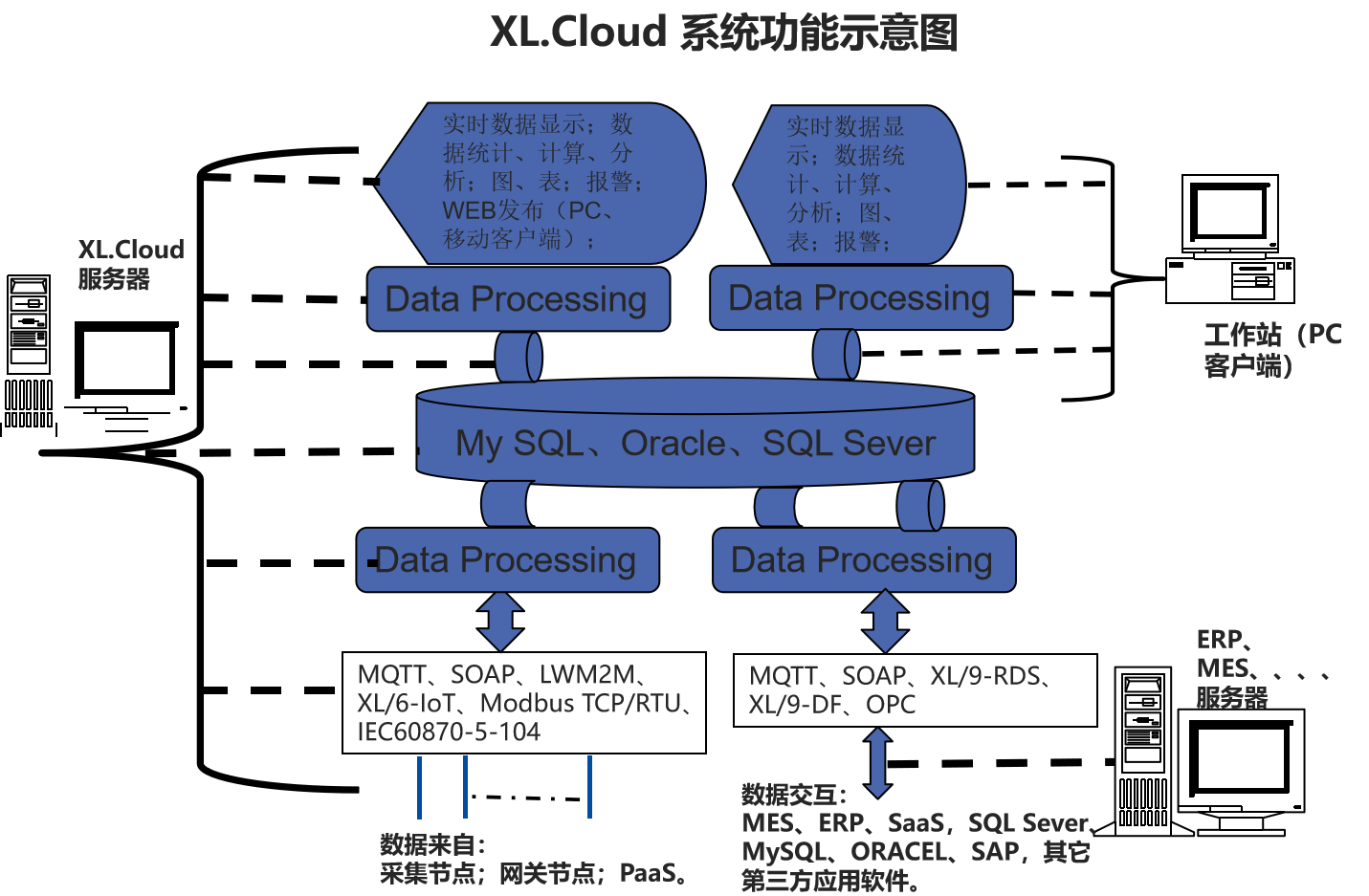

平臺軟件XL.Cloud

平臺軟件XL.Cloud

企業級的，工業物聯網， SaaS云平臺

XL.Cloud，是為工業企業用戶設計開發，對各機臺、設備能耗數據監管的平臺軟件，安裝在企業服務器，或第三方云服務器上。

中文、英文兩個不同的語言版本可選；

支持支持WIN Sever 2008、2012等以上版本操作系統；

支持支持MY SQL、SQL Server數據庫；

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入；

支持MQTT、LWM2M、SOAP，XL/6-IoT、XL/9-DB、XL/9-RDS，等等通信協議，并可和第三方數據庫，Oracle、SAP等交換數據；

支持10萬級采集節點并發；

物聯網關XL90

能源消耗監控管理系統，選用深圳信立XL90物聯網關，無線讀取各能耗監測點的數據，進行協議、通訊轉換后，推送至上層軟件平臺；

1臺XL90物聯網關，構建兩個獨立的LoRa通訊網絡，可接入64（理論上不受限制）臺智能傳感器；

支持MQTT、SOAP、API、Modbus、IEC60870-5-104等通信協議和第三方軟件平臺通信；

支持XL/9-RDS，以Redis方式向第三方系統推送數據；

支持XL/9-DB 數據庫格式協議，向MS SQL，MY SQL，ORACLE等數據庫推送數據；

用戶原有的系統軟件平臺，不作修改，就能從XL90物聯網關獲取數據。

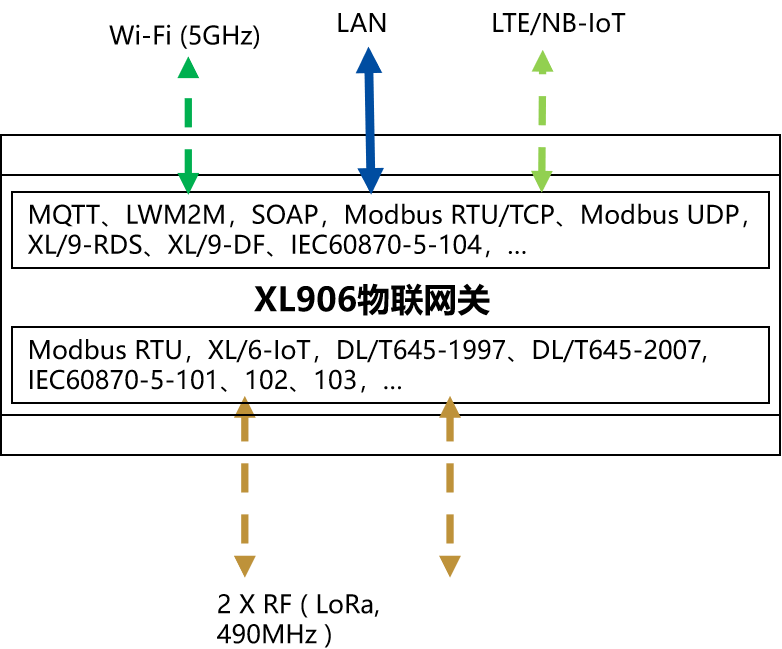

XL90設計有多種通信接口，每個通信接口都可設定為上行或下行通訊，配置成不同的通信協議；

作為通訊網絡的核心，可同時向不同的系統通信；

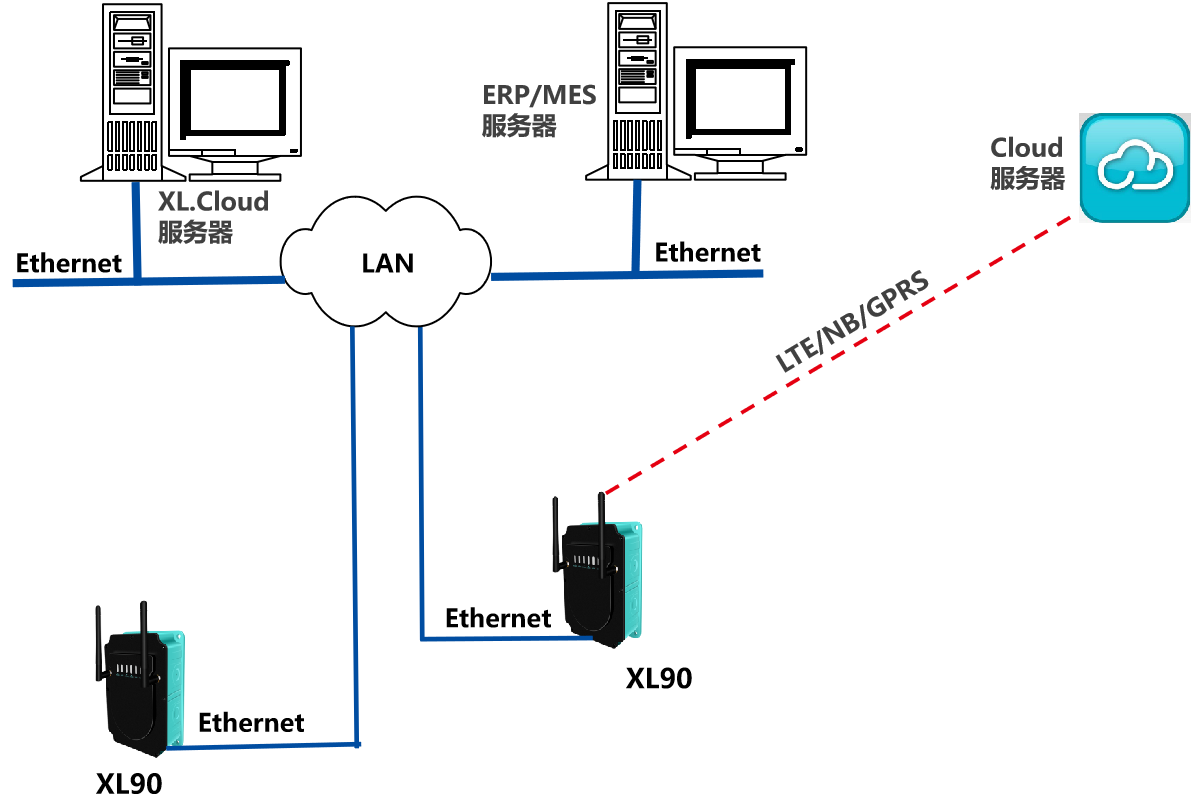

如下圖所示，XL90，將數據上傳給企業內部的多個系統軟件平臺；通過LTE(4g)/NB/GPRS將數據上傳至云服務器；

XL90物聯網關，可將數據接入私有云服務器，或公有云服務器，支持oneNET、AWS、Azure，以及及百度、阿里、騰訊，及其它公有云平臺；

可為用戶設計開發指定的通信協議。

電能采集方案

采集車間、機臺、產線、機器設備的電能、電流、功率、功率因數等用電數據。根據電能消耗管控的要求，確定電能數據采集點、采集數量；

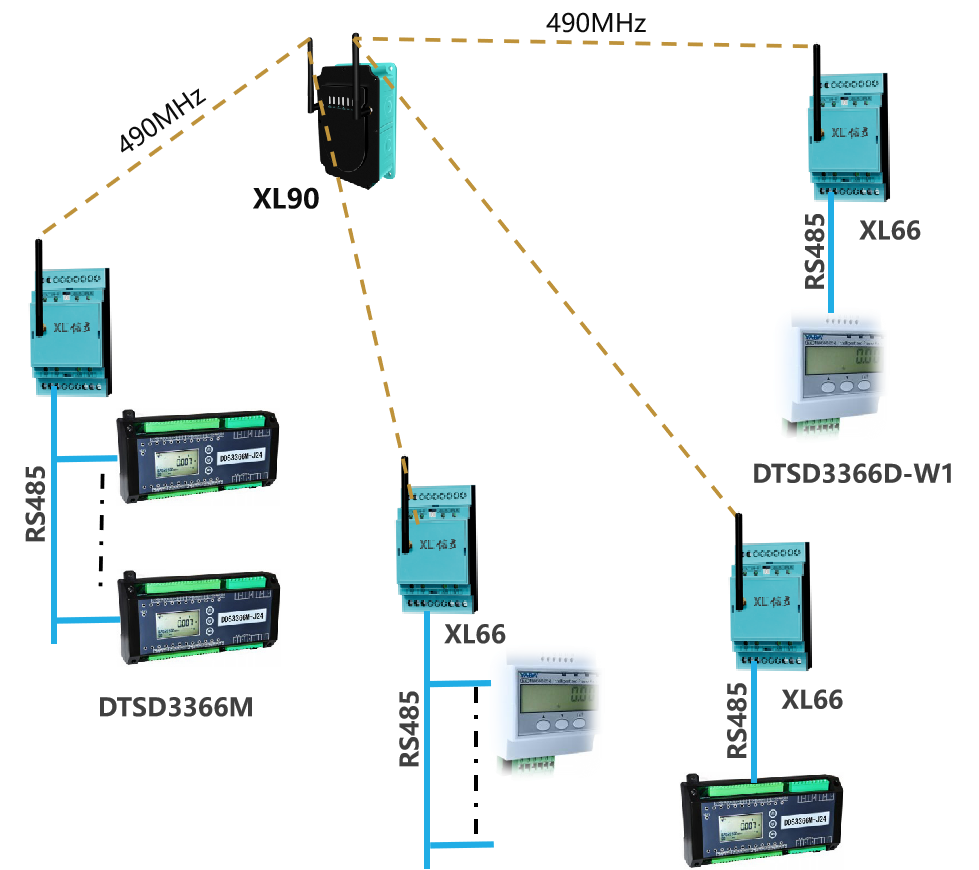

電能數據采集方案一：選擇DTSD3366D-W1電能表加XL66智能轉換器組合，1塊表只能監測一個機臺，或一臺設備的用電參數；

電能數據采集方案二：選擇DTSD3366M加XL66智能轉換器組合，1塊表，可監測4臺，或8臺設備的用電參數，可用于一個配電柜有多路出線的情況；

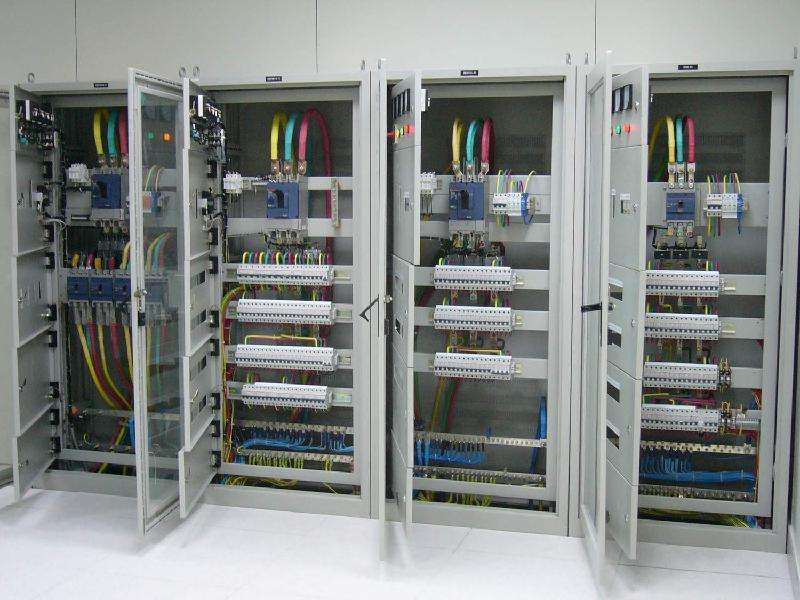

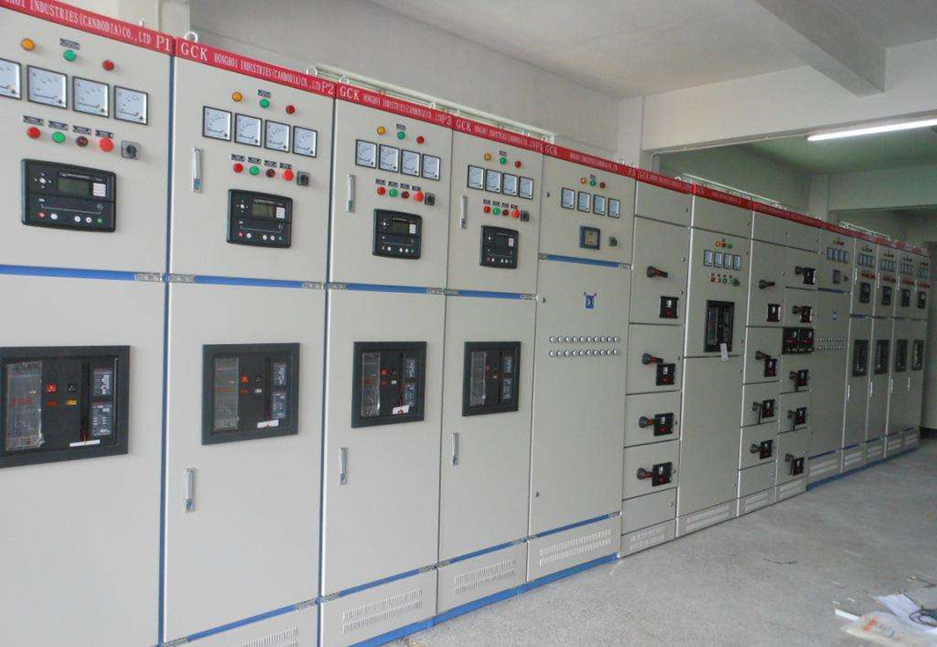

對于原配電柜或控制柜，已經安裝有智能電能表的情況，配置XL66智能轉換器，從電表讀取用電數據，通過無線上傳；

新配的電能表，可從配電柜，或控制柜已配置的電流互感器獲取電流信號；或是配開口式電流互感器獲取電流信號，安裝時不用動原來的一次接線；

原配電柜、控制柜已安裝的電能表，需提供通信協議；

每個監測點，配置1臺XL66智能轉換器，從RS485/232接口，讀取電能表的數據，無線方式上傳至XL90物聯網關；

1臺XL66智能轉換器，通過RS485總線，可聯接多臺電力監控表或其它裝置，建議不超過16臺。
